扬州新菱电器有限公司

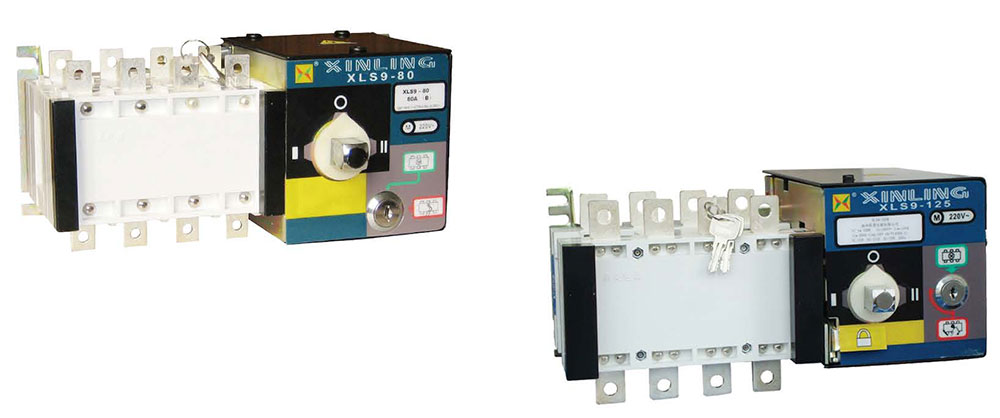

XLS9系列自动转换开关

|产品简介

XLS9系列自动转换开关适用于额定绝缘电压690V.额定频率50HZ、额定工作电压380V及以下、额定电流20A～3200A的配电系统中,主要用于供电系统在应急情况下的双路电源转换，以确保主要负荷(应急照明、应急电梯、排风机等)连续可靠工作。

1、产品类别

根据IEC 60947-6-1和GB/T 14048.11-2016标准定义, XLS9系列产品为PC级自动转换开关电器。

2、符合标准

· IEC60947-1/GB 14048.1-2012《低压开关设备和控制设备总则》。

· IEC60947-6-1/GB/T 14048.11-2016《自动转换开关电器》。

3、适用领域

· 船舶、钢铁、煤矿、冶金、石化、轻工。

· 电动机控制中心及配电中心。

· 港口和铁路系统(如航空港、铁路客运中心等)。

· 高速公路照明、通风系统。

4、工作条件

· 工作环境温度: -10°C～+50°C。

· 相对湿度:安装地点的空气相对湿度在最高温度为+40°C时不超过50% ;在较低温度下允许有较高相对湿度,最湿月的月平均最低温度不超过+25°C ,该月的月平均最大相对湿度不超过90% ,由于温度变化发生在产品上的凝露应采取相应的防护措施。

安装地点海拔不超过2000M。

污染等级为3级。

安装类别为II类。

主回路使用类别为AC31B、AC33B、 AC35B。

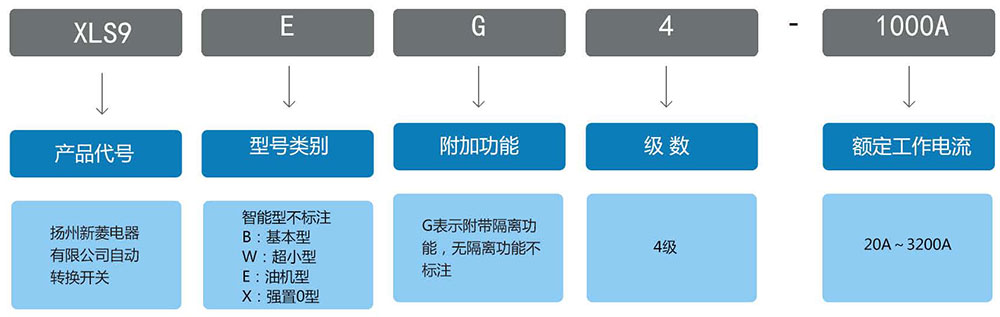

|设计选型

|产品特点

· 采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术,基本实现零飞弧(无灭弧罩)。

· 采用可靠的机械联锁和电气联锁。

· 隔离功能,安全断开防止误操作。

· 采用应急置零功能,紧急情况下可强制置零(同时切断两路电源)。

· 具有明显通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离。

· 可靠性高,使用寿命8000次以上。

· 机电一体化设计,开关转换准确、灵活、顺畅。

· 电磁兼容性好,抗干扰能力强,对外无干扰。

· 开关具有多路输入/输出接口,便于实现远程PLC控制及系统自动化。

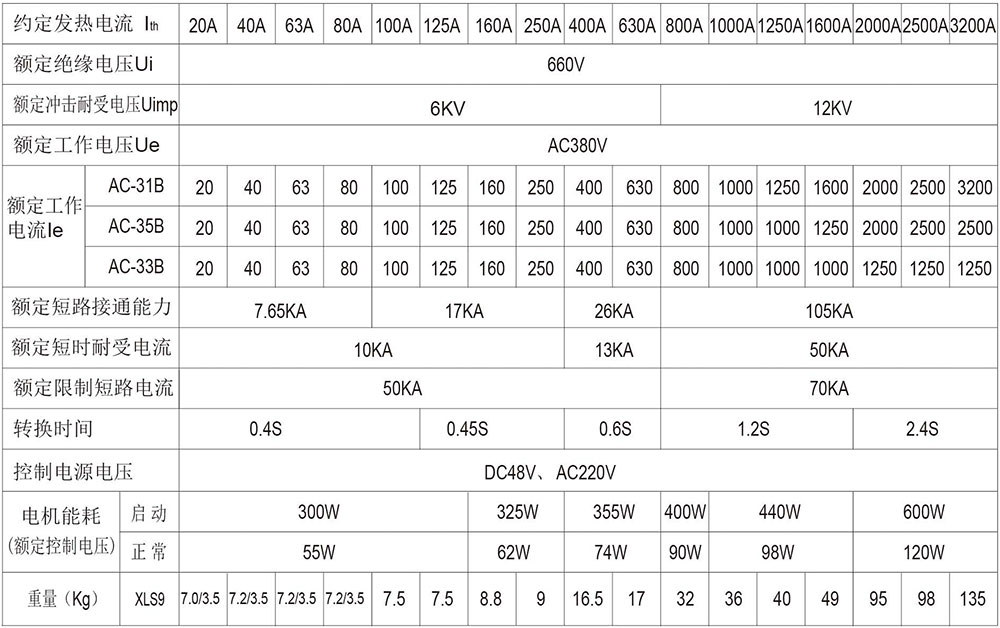

|主要参数

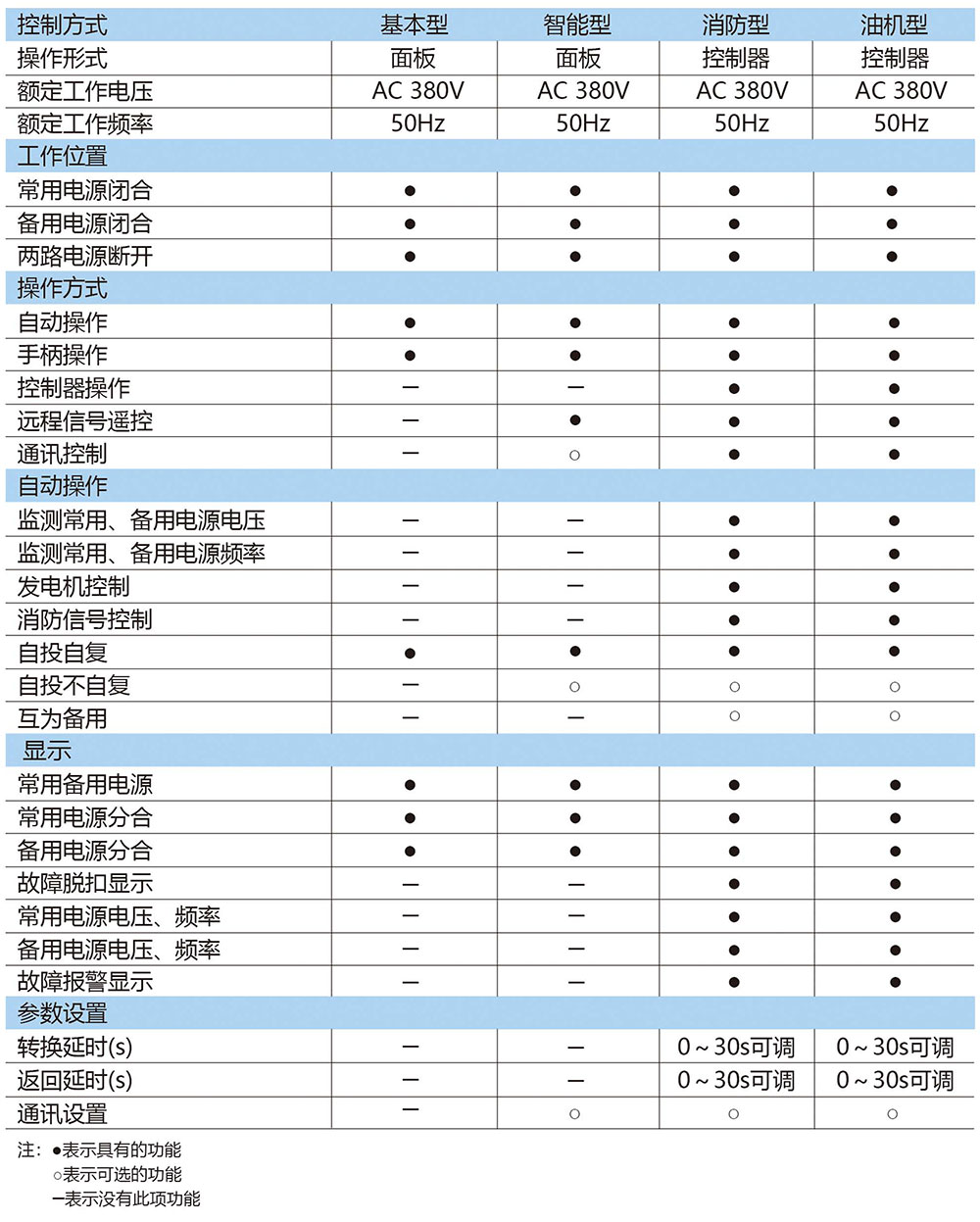

|XLS9系列各型号功能对比
